Web Protocol

HTTP1

Hypertext Transfer Protocol (HTTP) is the protocol that specifies how a web browser and a web server communicate. a stateless application-level request/response protocol that uses extensible semantics and self-descriptive message payloads for flexible interaction with network-based hypertext information systems (RFC7230 2014.6)

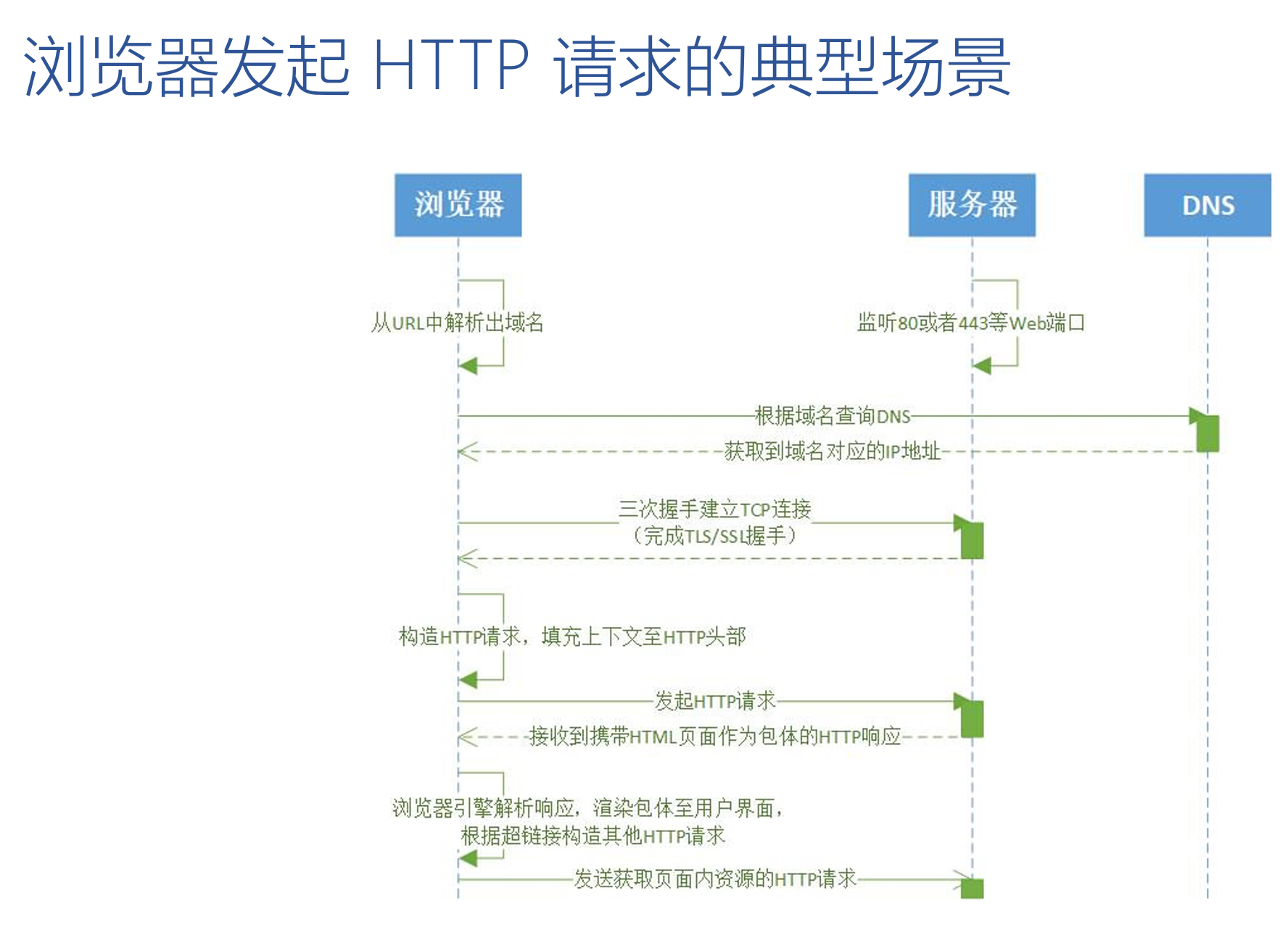

HTTP in Detail

HTTP

TLS/HTTPS

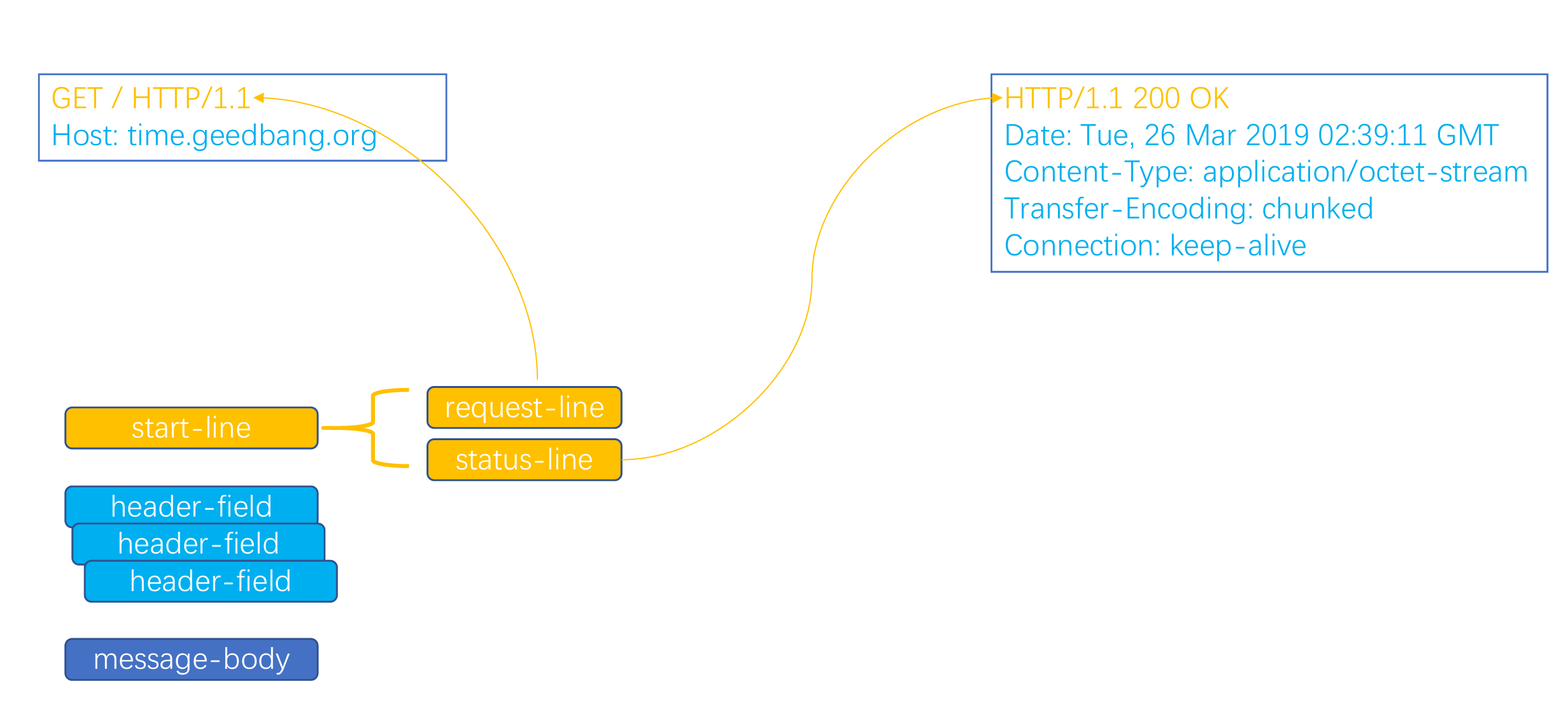

HTTP Message

ABNF （扩充巴科斯-瑙尔范式）操作符

空白字符：用来分隔定义中的各个元素
- method SP request-target SP HTTP-version CRLF
选择 /：表示多个规则都是可供选择的规则
- start-line = request-line / status-line
值范围 %c##-##:
- OCTAL = "0" / "1" / "2" / "3" / "4" / "5" / "6" / "7" 与 OCTAL = %x30-37 等价
序列组合 ()：将规则组合起来，视为单个元素
不定量重复 m*n:
- * 元素表示零个或更多元素： *( header-field CRLF )
- 1* 元素表示一个或更多元素，2*4 元素表示两个至四个元素
可选序列 []:
- [ message-body ]

ABNF （扩充巴科斯-瑙尔范式）核心规则

规则	形式定义	意义
ALPHA	%x41-5A / %x61-7A	大写和小写ASCII字母（A-Z, a-z）
DIGIT	%x30-39	数字（0-9）
HEXDIG	DIGIT / "A" / "B" / "C" / "D" / "E" / "F"	十六进制数字（0-9, A-F, a-f）
DQUOTE	%x22	双引号
SP	%x20	空格
HTAB	%x09	横向制表符
WSP	SP / HTAB	空格或横向制表符
LWSP	*(WSP / CRLF WSP)	直线空白（晚于换行）
VCHAR	%x21-7E	可见（打印）字符
CHAR	%x01-7F	任何7-位US-ASCII字符，不包括NUL（%x00）
OCTET	%x00-FF	8位数据
CTL	%x00-1F / %x7F	控制字符
CR	%x0D	回车
LF	%x0A	换行
CRLF	CR LF	互联网标准换行
BIT	"0" / "1"	二进制数字

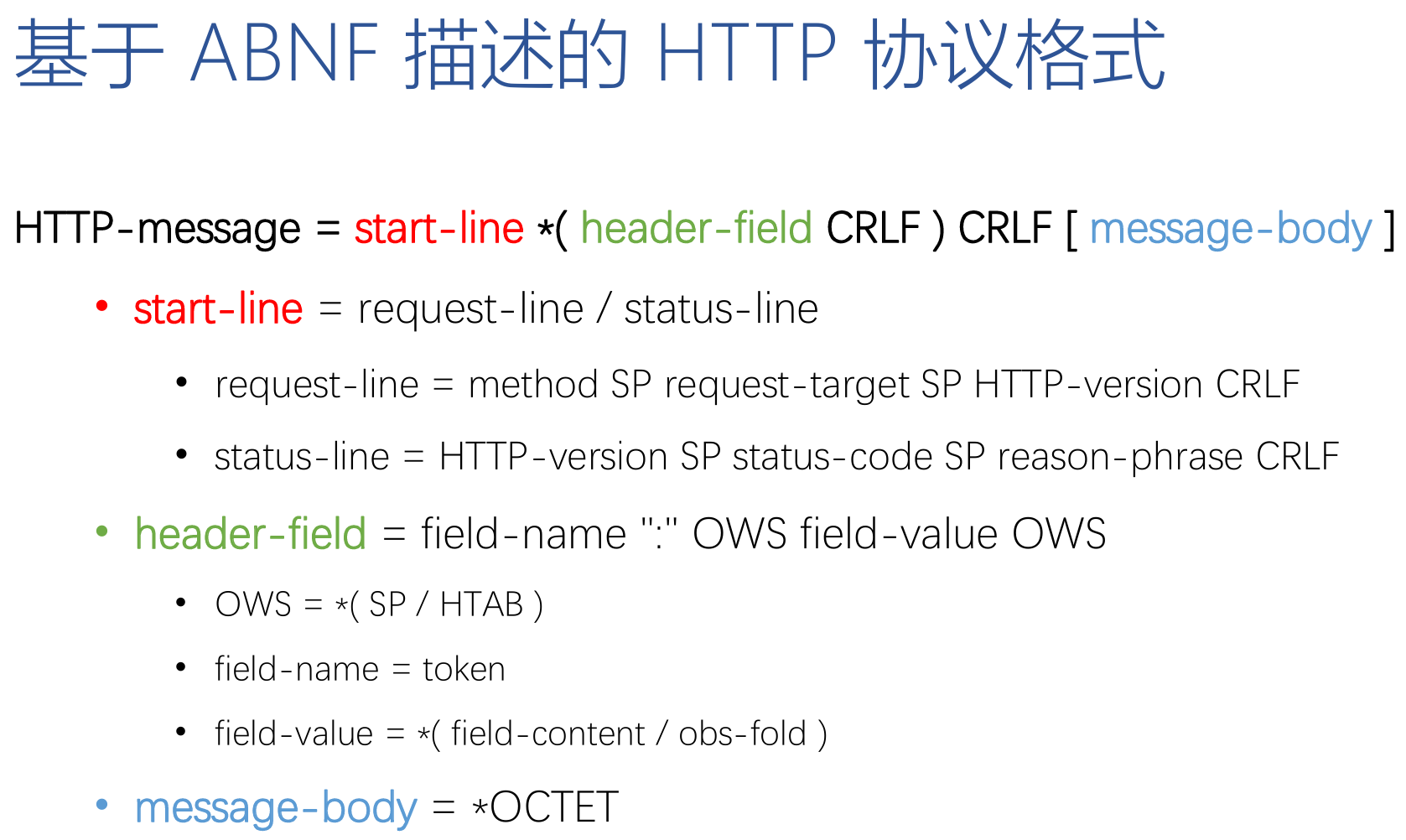

ABNF_HTTP

OSI Model&TCP/IP Model

OSI

OSI Model&TCP/IP Model

报文头部

报文头部

浏览器抓包

过滤器Filter

按类型

XHR、JS、CSS、Img、Media、Font、Doc、WS (WebSocket)、Manifest 或 Other(此处未列出的任何其他类型)
多类型，按住 Command (Mac) 或 Ctrl（Windows、Linux）
按时间过滤：概览面板，拖动滚动条
隐藏 Data URLs：CSS 图片等小文件以 BASE64 格式嵌入 HTML 中，以减少 HTTP 请求数

属性过滤

domain：仅显示来自指定域的资源。您可以使用通配符字符 (*) 纳入多个域
has-response-header：显示包含指定 HTTP 响应标头的资源
is：使用 is:running 可以查找 WebSocket 资源，is:from-cache 可查找缓存读出的资源
larger-than：显示大于指定大小的资源（以字节为单位）。将值设为 1000 等同于设置为1k
method：显示通过指定 HTTP 方法类型检索的资源
mime-type：显示指定 MIME 类型的资源
mixed-content：显示所有混合内容资源 (mixed-content:all)，或者仅显示当前显示的资源 (mixed-content:displayed)。
scheme：显示通过未保护 HTTP (scheme:http) 或受保护 HTTPS (scheme:https) 检索的资源。
set-cookie-domain：显示具有 Set-Cookie 标头并且 Domain 属性与指定值匹配的资源。
set-cookie-name：显示具有 Set-Cookie 标头并且名称与指定值匹配的资源。
set-cookie-value：显示具有 Set-Cookie 标头并且值与指定值匹配的资源。
status-code：仅显示 HTTP 状态代码与指定代码匹配的资源。

URL

Uniform Resource Locator

URL：RFC1738 （1994.12），Uniform Resource Locator，表示资源的位置，期望提供查找资源的方法
URN：RFC2141 （1997.5），Uniform Resource Name，期望为资源提供持久的、位置无关的标识方式，并允许简单地将多个命名空间映射到单个URN命名空间
- 例如磁力链接 magnet:?xt=urn:sha1:YNCKHTQC5C
URI：RFC1630 （1994.6）、RFC3986 （2005.1，取代 RFC2396 和 RFC2732 ），Uniform Resource Identifier，用以区分资源，是 URL 和 URN 的超集，用以取代 URL 和 URN 概念

Resource 资源
- 可以是图片、文档、今天的天气等，也可以是不能通过互联网访问的实体，例如人、公司、实体书，也可以是抽象的概念，例如亲属关系或者数字符号
- 一个资源可以有多个 URI
Identifier 标识符
- 将当前资源与其他资源区分开的名称
Uniform 统一
- 允许不同种类的资源在同一上下文中出现
- 对不同种类的资源标识符可以使用同一种语义进行解读
- 引入新标识符时，不会对已有标识符产生影响
- 允许同一资源标识符在不同的、internet 规模下的上下文中出现

合法的 URI

ftp://ftp.is.co.za/rfc/rfc1808.txt
http://www.ietf.org/rfc/rfc2396.txt
ldap://[2001:db8::7]/c=GB?objectClass?one
mailto:[email protected]
news:comp.infosystems.www.servers.unix tel:+1-816-555-1212
telnet://192.0.2.16:80/
urn:oasis:names:specification:docbook:dtd:xml:4.1.2

URI 格式

http://user:[email protected]:80/view-room?id=1#task3

URI = scheme ":" hier-part [ "?" query ] [ "#" fragment ]

scheme = ALPHA *( ALPHA / DIGIT / "+" / "-" / "." )
- 例如：http, https, ftp,mailto,rtsp,file,telnet
query = *( pchar / "/" / "?" )
fragment = *( pchar / "/" / "?" )

hier-part

hier-part = "//" authority path

authority = [ userinfo "@" ] host [ ":" port ]
- userinfo = *( unreserved / pct-encoded / sub-delims / ":" )
- host = IP-literal / IPv4address / reg-name
- port = *DIGIT
path = path-abempty/ path-absolute/ path-noscheme / path-rootless / path-empty
- path-abempty = *( "/" segment )
  - 以/开头的路径或者空路径
- path-absolute = "/" [ segment-nz *( "/" segment ) ]
  - 以/开头的路径，但不能以//开头
- path-noscheme = segment-nz-nc *( "/" segment )
  - 以非:号开头的路径
- path-rootless = segment-nz *( "/" segment )
  - 相对path-noscheme，增加允许以:号开头的路径
- path-empty = 0<pchar>
  - 空路径
